Tìm hiểu về các loại mạch Class D, Class H trong cục đẩy công suất.

Giải Mã Các Loại Mạch Class D, Class H Trong Cục Đẩy Công Suất: Cuộc Chiến Công Nghệ Định Hình Âm Thanh Hiện Đại

Trong thế giới âm thanh chuyên nghiệp, cục đẩy công suất (power amplifier) được ví như "trái tim" của mọi hệ thống, quyết định sức mạnh, độ chi tiết và sự ổn định của âm thanh. Nhưng ẩn sâu bên trong "trái tim" đó là một cuộc cách mạng công nghệ thầm lặng, nơi các loại mạch Class D, Class H trong cục đẩy công suất đang tạo nên những chuẩn mực mới.

Nếu như 10 năm trước, Class AB là "vua" của chất âm, thì ngày nay, Class D và Class H đã vươn lên mạnh mẽ, mỗi loại mang một triết lý thiết kế và thế mạnh riêng. Sự lựa chọn giữa chúng không chỉ là về thông số kỹ thuật, mà còn ảnhv hưởng trực tiếp đến hiệu suất đầu tư, chi phí vận hành và trải nghiệm âm thanh cuối cùng.

Với tư cách là chuyên gia 10 năm trong ngành, tôi nhận thấy nhiều người dùng, kể cả các chủ kinh doanh karaoke hay audiophile, vẫn còn nhầm lẫn về bản chất của hai công nghệ này. Bài viết pillar này sẽ là "kim chỉ nam" giúp bạn giải mã toàn diện:

• Nguyên lý hoạt động cốt lõi của Class D và Class H.

• Chúng khác nhau ra sao về hiệu suất, chất âm và khả năng tản nhiệt?

• Khi nào thì Class D là lựa chọn tối ưu, và khi nào Class H chiếm ưu thế?

• Tác động của chúng đến các công nghệ liên quan.

Hãy cùng chúng tôi đi sâu vào thế giới kỹ thuật phức tạp nhưng cũng đầy thú vị này. Tìm hiểu các dòng cục đẩy công suất mới nhất tại 769 Audio.

SP bán chạy

AMPLI JBL RMA 220A - Chính Hãng - Harman - Giảm Sốc 50%

12.520.000 đ

Giảm sốc 50% chỉ còn 6.260.000

SP bán chạy

Cục Đẩy Crest Audio CA 30 | Main Nhập Khẩu | 60 Fet | 2400w

9.500.000 đ

Công suất khủng

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Ampli Karaoke JBL RMA 330A | Chính Hãng Harman | Cục Đẩy Liền Vang

19.900.000 đ

Giảm Giá 50% chỉ còn 8.490.000

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Cục đẩy 4 kênh Bosa MTA 18000 | 1300W X 4CH | Hàng Chính Hãng

12.900.000 đ

Công suất khủng 5200W

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Cục đẩy 4 kênh Komi K6004 | Chính Hãng | 600W X 4CH

7.850.000 đ

Hàng Chính Hãng

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Amply Boston Acoustics S450 | Amply Karaoke Chính Hãng

11.600.000 đ

Tặng kèm 2 micro không dây

Mạch Class D (Switching): "Người Hùng" Của Kỷ Nguyên Hiệu Suất Cao

Mạch Class D, thường bị gọi nhầm là "Digital" (Kỹ thuật số), thực chất là một bộ khuếch đại chuyển mạch (Switching Amplifier). Đây là một trong những thay đổi mang tính cách mạng nhất trong thiết kế cục đẩy hiện đại.

Nguyên Lý Hoạt Động Cốt Lõi (PWM)

Hãy tưởng tượng một vòi nước: thay vì điều chỉnh lưu lượng nước (như Class AB), Class D bật-tắt vòi nước hàng nghâm lần mỗi giây (on-off) với tốc độ cực nhanh. Tín hiệu âm thanh analog đầu vào sẽ được "mã hóa" thành một chuỗi xung điện có độ rộng khác nhau, gọi là Điều chế độ rộng xung (Pulse Width Modulation - PWM).

Các transistor công suất (thường là MOSFET) trong mạch Class D chỉ hoạt động ở hai trạng thái: hoàn toàn bật hoặc hoàn toàn tắt. Ở cả hai trạng thái này, công suất tiêu tán (biến thành nhiệt) gần như bằng 0. Cuối cùng, một bộ lọc (LC filter) ở đầu ra sẽ "lọc" các xung tần số cao này, tái tạo lại tín hiệu âm thanh analog nguyên bản để đưa ra loa.

Ưu Điểm Vượt Trội

1. Hiệu Suất Đáng Kinh Ngạc: Đây là ưu điểm lớn nhất. Mạch Class D thường đạt hiệu suất trên 90%, thậm chí 95%. Điều này có nghĩa là 90W đi ra loa thì chỉ có 10W bị mất dưới dạng nhiệt. So với Class AB (chỉ khoảng 50-60%), đây là một bước nhảy vọt.

2. Gọn Nhẹ Tối Đa: Vì hiệu suất cao và ít tỏa nhiệt, cục đẩy Class D chỉ cần hệ thống tản nhiệt (heatsink) rất nhỏ. Chúng thường đi kèm với bộ nguồn xung (SMPS) cũng rất nhẹ. Kết quả là những cục đẩy công suất hàng nghìn Watt nhưng chỉ nặng vài kg.

3. Chi Phí Vận Hành Thấp: Ít tỏa nhiệt đồng nghĩa với việc tiêu thụ điện năng thấp hơn, tiết kiệm chi phí điện đáng kể cho các hệ thống lớn (karaoke kinh doanh, sân khấu).

Những Thách Thức Cần Vượt Qua

Ban đầu, Class D bị giới audiophile "ghẻ lạnh" vì chất âm bị cho là "khô" và "chói". Nguyên nhân đến từ:

• Nhiễu EMI/RFI: Tần số chuyển mạch cao tạo ra nhiễu điện từ, đòi hỏi thiết kế bo mạch và bộ lọc rất phức tạp.

• Damping Factor: Hiệu suất của bộ lọc đầu ra (output filter) có thể bị ảnh hưởng bởi trở kháng thay đổi liên tục của loa, làm giảm khả năng kiểm soát màng loa (damping factor).

Tuy nhiên, với sự phát triển của công nghệ bán dẫn (như GaN FETs) và các thuật toán "feedback" tinh vi, các thiết kế Class D cao cấp ngày nay, theo nhiều [đánh giá từ TechRadar.com/audio], đã có chất âm sánh ngang, thậm chí vượt trội các mạch analog truyền thống.

Mạch Class H: Sự "Tiến Hóa" Thông Minh Của Mạch Analog

Class H không phải là một công nghệ hoàn toàn mới, mà là một sự cải tiến "thông minh" dựa trên nền tảng của Class AB. Nó được sinh ra để giải quyết vấn đề lớn nhất của Class AB: hiệu suất thấp và tỏa nhiệt lớn.

Nguyên Lý Hoạt Động (Tracking Rail)

Mạch Class H về cơ bản vẫn là một mạch khuếch đại analog tuyến tính (như Class AB). Tuy nhiên, điểm khác biệt nằm ở bộ nguồn.

Thay vì chỉ có một mức điện áp nguồn cố định (ví dụ +/- 70V) như Class AB, mạch Class H sử dụng ít nhất hai (hoặc nhiều hơn) mức điện áp nguồn. Một mạch điều khiển "thông minh" sẽ liên tục theo dõi (tracking) tín hiệu âm thanh đầu vào:

1. Khi tín hiệu âm thanh nhỏ (ví dụ đoạn nhạc yên tĩnh), mạch chỉ sử dụng mức điện áp nguồn thấp (ví dụ +/- 35V).

2. Chỉ khi tín hiệu âm thanh lên đến đỉnh (peak) (ví dụ tiếng trống dồn dập), mạch mới "chuyển" lên sử dụng mức điện áp nguồn cao (+/- 70V).

Bằng cách này, transistor công suất luôn hoạt động ở mức điện áp "vừa đủ", giảm thiểu lượng điện năng bị lãng phí dưới dạng nhiệt một cách đáng kể.

Ưu Điểm Và Nhược Điểm

1. Chất Âm Analog Đặc Trưng: Vì bản chất vẫn là mạch tuyến tính, Class H giữ được "cái hồn" của chất âm Class AB – ấm áp, mượt mà và khả năng xử lý các hài âm phức tạp rất tốt.

2. Hiệu Suất Cải Thiện: Hiệu suất của Class H thường đạt 65-80%, cao hơn đáng kể so với Class AB, dù vẫn thua xa Class D.

3. Độ Bền Bỉ: Thiết kế của Class H thường rất "lành", ít nhạy cảm với nhiễu và có khả năng chịu tải nặng (trở kháng loa xuống thấp) rất tốt. Đây là lý do nó được ưa chuộng trong các ứng dụng live sound và karaoke chuyên nghiệp.

Nhược điểm của nó là vẫn tỏa nhiệt đáng kể (dù ít hơn AB) và do đó, vẫn cần hệ thống tản nhiệt lớn và quạt làm mát. Thiết kế mạch cũng phức tạp và nặng nề hơn Class D.

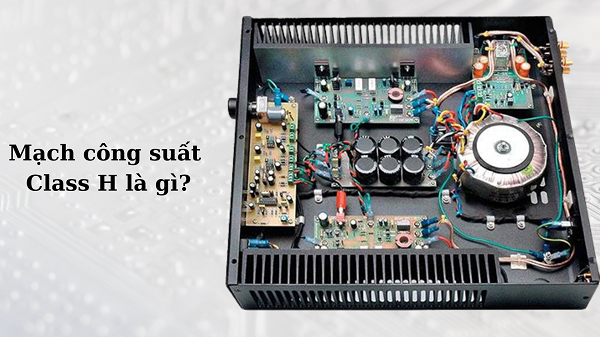

Mạch Class H Cục Đẩy Công Suất

Phân Tích Chuyên Sâu: Class D Và Class H Trên Bàn Cân Kỹ Thuật

Đây là câu hỏi cốt lõi mà rất nhiều người dùng quan tâm. Mặc dù chúng tôi có một bài viết riêng về chủ đề này, So Sánh Chi Tiết Class D Và Class H: Lựa Chọn Nào Tối Ưu Cho Âm Thanh Chuyên Nghiệp?, chúng ta có thể tóm tắt nhanh các điểm mấu chốt:

• Về Hiệu Suất: Class D thắng tuyệt đối (>90%) so với Class H (65-80%).

• Về Tỏa Nhiệt: Class D mát hơn đáng kể. Class H vẫn nóng nhưng đã cải thiện nhiều so với AB.

• Về Kích Thước/Trọng Lượng: Class D nhỏ gọn và nhẹ hơn rất nhiều.

• Về Chất Âm: Đây là điểm gây tranh cãi. Class H giữ chất âm analog truyền thống. Class D hiện đại đã tiệm cận, thậm chí vượt trội về độ chi tiết và tốc độ, nhưng các thiết kế cũ có thể bị "khô" tiếng.

• Về Độ Bền: Class H có lịch sử chứng minh độ bền bỉ khi "cày ải" liên tục. Class D hiện đại cũng rất bền, nhưng có thể nhạy cảm hơn với chất lượng điện và nhiễu.

​

Tác Động Qua Lại: Mạch Khuếch Đại Và Công Nghệ Làm Mát

Sự lựa chọn các loại mạch Class D, Class H trong cục đẩy công suất ảnh hưởng trực tiếp đến hệ thống tản nhiệt.

• Với Class D: Do hiệu suất cao, lượng nhiệt tỏa ra rất ít. Điều này cho phép các nhà sản xuất tạo ra các cục đẩy mỏng (1U), thậm chí không cần quạt (passive cooling) cho các ứng dụng công suất nhỏ. Với các cục đẩy công suất lớn, quạt chỉ cần chạy ở tốc độ thấp, giảm tiếng ồn.

• Với Class H: Lượng nhiệt tỏa ra vẫn đáng kể (dù chỉ bằng 1/3 so với Class AB). Do đó, chúng luôn cần các khối tản nhiệt nhôm lớn và hệ thống quạt thông minh (variable-speed fans) để đảm bảo hoạt động ổn định.

Để hiểu rõ hơn về cách các kỹ sư thiết kế hệ thống tản nhiệt, bạn có thể tham khảo bài viết chuyên sâu của chúng tôi: Công Nghệ Làm Mát Trong Cục Đẩy Công Suất.

Xu Hướng Tương Lai Và Các Công Nghệ Mới Nổi

Thị trường cục đẩy công suất không đứng yên. Class D đang ngày càng được "hi-end hóa" với các công nghệ như GaN (Gallium Nitride) FETs, cho phép tần số chuyển mạch cao hơn nữa, giảm méo tiếng đến mức gần như không thể đo lường.

Trong khi đó, Class H vẫn là một "con ngựa thồ" đáng tin cậy cho các ứng dụng sân khấu lớn, nơi độ bền bỉ và khả năng chịu tải phức tạp được ưu tiên.

Cuộc đua này còn được bổ sung bởi các yếu tố khác như DSP tích hợp (bộ xử lý tín hiệu số) và khả năng kết nối mạng. Đây là những yếu tố đang định hình Công Nghệ Khuếch Đại Âm Thanh Trong Cục Đẩy Công Suất Hiện Đại.

SP bán chạy

AMPLI JBL RMA 220A - Chính Hãng - Harman - Giảm Sốc 50%

12.520.000 đ

Giảm sốc 50% chỉ còn 6.260.000

SP bán chạy

Cục Đẩy Crest Audio CA 30 | Main Nhập Khẩu | 60 Fet | 2400w

9.500.000 đ

Công suất khủng

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Ampli Karaoke JBL RMA 330A | Chính Hãng Harman | Cục Đẩy Liền Vang

19.900.000 đ

Giảm Giá 50% chỉ còn 8.490.000

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Cục đẩy 4 kênh Bosa MTA 18000 | 1300W X 4CH | Hàng Chính Hãng

12.900.000 đ

Công suất khủng 5200W

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Cục đẩy 4 kênh Komi K6004 | Chính Hãng | 600W X 4CH

7.850.000 đ

Hàng Chính Hãng

SP bán chạyTặng quàGiảm giá sốc

Gọi để có giá tốt

Amply Boston Acoustics S450 | Amply Karaoke Chính Hãng

11.600.000 đ

Tặng kèm 2 micro không dây

Kết Luận: Chọn Class D Hay Class H?

Việc giải mã các loại mạch Class D, Class H trong cục đẩy công suất cho thấy không có một công nghệ nào là "tốt nhất tuyệt đối". Lựa chọn phụ thuộc hoàn toàn vào ứng dụng của bạn:

• Chọn Class D nếu: Bạn cần công suất cực lớn, trọng lượng nhẹ, hiệu suất cao, tiết kiệm điện (cho hệ thống di động, lắp đặt cố định cần tối ưu không gian, hoặc dàn karaoke gia đình hiện đại).

• Chọn Class H nếu: Bạn ưu tiên chất âm analog truyền thống, cần một thiết bị "nồi đồng cối đá" để hoạt động 24/7 trong môi trường khắc nghiệt (karaoke kinh doanh chuyên nghiệp, live sound) và không quá bận tâm về trọng lượng hay điện năng tiêu thụ.

Lời khuyên của chuyên gia: Đừng chỉ nhìn vào "Class" gì. Hãy lắng nghe, trải nghiệm và quan trọng nhất là chọn sản phẩm từ các thương hiệu uy tín, vì chất lượng linh kiện và thiết kế bo mạch mới là yếu tố quyết định cuối cùng.
